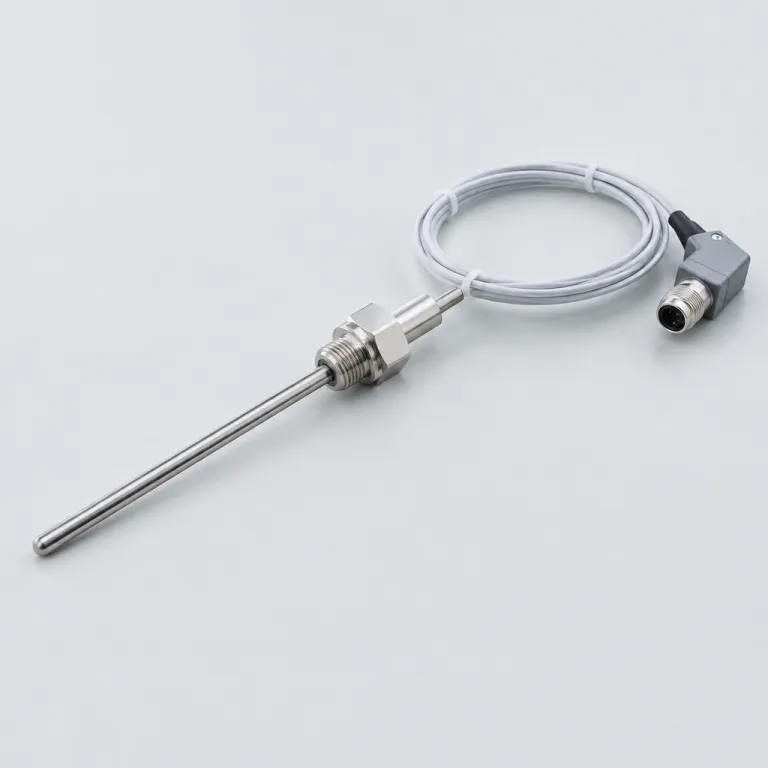

Rôle stratégique de la sonde thermocouple dans l’automatisation
Dans une ligne de production automatisée, la moindre dérive de température peut dégrader la qualité des pièces et perturber la stabilité des procédés. Une sonde thermocouple bien choisie devient alors un maillon essentiel de la mesure de température et de la sécurité des équipements. Ce capteur de température compact transforme un gradient thermique en signal électrique exploitable par l’automate et les systèmes de supervision.
Chaque sonde thermocouple repose sur un couple de métaux différents, appelé thermocouple, dont la tension varie avec la température. Le choix du thermocouple de type K, J, N ou d’un autre thermocouple type conditionne directement la plage de température et la température maximale d’utilisation supportées. Dans l’industrie, la moindre erreur sur ces informations techniques peut entraîner une mesure de température erronée, des dérives de régulation et des arrêts coûteux.
Les ingénieurs d’automatisation comparent systématiquement plusieurs produits avant de valider un produit unique pour une application critique. Ils examinent la longueur d’immersion, le diamètre de la gaine, la qualité du câble, la tenue des isolants et la compatibilité des connecteurs avec les modules d’entrée de l’API. Une sonde de température mal adaptée à la plage de température réelle peut saturer, perdre en réponse dynamique et fausser toute la boucle de régulation.
Dans les cellules robotisées de soudage, une sonde thermocouple robuste surveille la température maximale des buses, des pièces chauffées et parfois des outillages. La mesure de température en temps réel permet d’ajuster la puissance, de limiter l’usure prématurée des produits consommables et de stabiliser la qualité des cordons. Sans ce capteur de température, l’automatisation perd en précision et en répétabilité, ce qui réduit la productivité globale.
Les responsables de maintenance exigent aussi des détails clairs sur la température maximale d’utilisation et sur la tenue mécanique de chaque sonde. Une page technique bien structurée doit présenter les informations de mesure, le type de thermocouple, le diamètre, la longueur de câble, les conditions d’immersion autorisées et les limites d’environnement. Cette transparence facilite le choix entre plusieurs produits et sécurise les achats pour les ateliers fortement robotisés.
Choix du thermocouple type et impact sur la mesure de température
Le premier critère de sélection d’une sonde thermocouple reste le thermocouple type utilisé. Les types K et J dominent les applications générales de mesure de température, tandis que les types N, R ou S visent les environnements plus sévères et les hautes températures. Chaque type de thermocouple possède une plage de température spécifique, une sensibilité différente et un comportement propre en dérive.
Pour une application de robotique légère, comme les robots de tri ou de manutention, une sonde de température de type K couvre souvent une large plage de température à un prix raisonnable. Dans les fours de traitement thermique ou les presses d’injection, la température maximale d’utilisation grimpe et impose parfois un thermocouple de type N ou S. Le choix du type conditionne aussi la stabilité à long terme de la mesure de température et la dérive admissible.
Les intégrateurs comparent les informations de chaque produit en analysant les courbes de réponse et les tolérances normalisées. Une sonde thermocouple de type K offre une bonne réactivité, mais peut dériver plus vite que certains autres types à haute température. À l’inverse, un thermocouple de type N présente une meilleure tenue de la température maximale, au prix d’un coût légèrement supérieur et d’une électronique de mesure parfois plus spécifique.
Dans les systèmes de contrôle avancés, la cohérence entre le capteur de température et le transmetteur associé devient cruciale. Un mauvais appairage entre le thermocouple type et l’électronique de mesure peut générer des erreurs systématiques difficiles à diagnostiquer. Les informations de câblage, de compensation de soudure froide, de longueur de câble et de type d’isolant doivent donc être vérifiées avec soin.
Les lignes automatisées de l’industrie utilisent parfois plusieurs sondes thermocouples de types différents sur une même machine. Une sonde thermocouple de type K peut surveiller la température des pièces en surface, tandis qu’un thermocouple de type S suit la température maximale au cœur du four. Cette combinaison optimise la mesure de température, tout en maîtrisant le prix global des produits installés et la complexité de l’instrumentation.
Pour approfondir la question de l’intégration des capteurs dans les systèmes robotisés, l’analyse de l’essor des robots dans le tennis de table illustre bien la nécessité d’une instrumentation fiable. Les mêmes principes s’appliquent aux sondes de température qui pilotent les trajectoires thermiques des pièces. Une stratégie cohérente de choix de thermocouple type renforce la stabilité des procédés automatisés et la répétabilité des cycles.
Paramètres physiques : diamètre, longueur, immersion et temps de réponse
Au delà du type de thermocouple, la géométrie de la sonde thermocouple influence fortement la qualité de la mesure. Le diamètre de la gaine conditionne la robustesse mécanique, mais aussi la vitesse de réponse du capteur de température. Un petit diamètre améliore la réactivité, tandis qu’un diamètre plus important protège mieux la sonde dans les environnements abrasifs ou soumis aux chocs.
La longueur de la sonde et la longueur du câble associé doivent être adaptées à l’architecture de la machine. Une longueur excessive augmente les risques de bruit électrique et complique le cheminement du câble dans les chaînes de chargement robotisées. À l’inverse, une longueur trop courte impose des rallonges et des connecteurs supplémentaires, ce qui multiplie les points de défaillance potentiels et les risques d’erreur de câblage.
Le mode d’immersion de la sonde de température dans le fluide ou dans la pièce reste un autre paramètre déterminant. Une immersion insuffisante fausse la mesure de température, car la jonction chaude reste trop proche de la paroi froide. Une immersion trop profonde peut exposer la sonde à une température maximale d’utilisation dépassant les limites prévues par le produit et accélérer le vieillissement des matériaux.
Les fiches techniques sérieuses détaillent la profondeur d’immersion recommandée, la plage de température admissible et la température maximale de service. Ces informations aident les automaticiens à positionner correctement chaque sonde thermocouple dans les outillages et les moules. Une bonne pratique consiste à valider ces détails lors de la phase de conception, plutôt qu’en fin de projet, en s’appuyant sur des essais de montée en température.
Le temps de réponse d’une sonde de température dépend aussi de la masse thermique de la gaine et du fluide environnant. Dans les procédés rapides, comme l’extrusion ou le thermoformage, une réponse lente peut masquer des pics de température critiques. Les ingénieurs choisissent alors des produits à faible diamètre, avec une immersion optimisée et un capteur de température proche de la surface à contrôler.
Pour une automatisation fiable, la sonde thermocouple doit dialoguer efficacement avec les autres capteurs de pression, de débit ou de position. L’article sur le transmetteur de pression comme maillon clé de l’automatisation montre comment ces éléments forment une chaîne cohérente. La cohérence entre diamètre, longueur, immersion et temps de réponse garantit une mesure de température robuste sur toute la plage de température utile.
Intégration de la sonde thermocouple dans les systèmes robotisés
Dans une cellule robotisée moderne, la sonde thermocouple ne se limite plus à une simple mesure. Elle devient un capteur de température intégré dans une boucle de régulation qui pilote en temps réel les actionneurs. Les robots de soudage, de collage ou de traitement thermique ajustent leur trajectoire, leur vitesse et leur puissance en fonction de la température des pièces.
Les câbles de thermocouple doivent être routés avec soin dans les bras robotisés pour éviter les contraintes mécaniques excessives. Des connecteurs adaptés aux mouvements répétés, aux torsions et aux vibrations prolongent la durée de vie de la sonde de température. Les informations de câblage, de rayon de courbure, de résistance à la température maximale d’utilisation et de protection contre les interférences doivent être vérifiées dès la conception.
Les intégrateurs configurent ensuite les modules d’entrée de l’API pour le thermocouple type exact utilisé. Une erreur de paramétrage entre un thermocouple de type K et un thermocouple de type J provoque des écarts de mesure de température parfois supérieurs à plusieurs dizaines de degrés. Ces écarts peuvent rester invisibles tant que la plage de température réelle n’est pas testée en conditions de production ou lors d’essais de qualification.
Dans les applications de contrôle qualité, plusieurs sondes thermocouples surveillent simultanément différentes zones d’une même pièce. Les données de température sont agrégées pour vérifier que la température maximale et la température minimale restent dans la plage de température spécifiée. Cette approche multi points renforce la traçabilité des produits, la détection des défauts locaux et la conformité aux normes industrielles.
Les systèmes de supervision affichent sur une page dédiée les courbes de mesure de température issues de chaque sonde. L’opérateur peut consulter les détails de chaque produit installé, la longueur de câble, le diamètre de gaine, la température maximale d’utilisation et la date de pose. En cas d’écart, une alarme signale la sonde de température concernée et déclenche une action de maintenance ciblée.
La sécurité au travail reste également liée à la fiabilité de la mesure de température dans les zones chaudes. Les recommandations présentées dans l’analyse sur la transformation de la sécurité au travail dans l’industrie rappellent l’importance des capteurs bien sélectionnés. Une sonde thermocouple correctement intégrée limite les risques de surchauffe des pièces, prévient les dégradations d’isolants et protège les opérateurs lors des interventions de maintenance.
Critères économiques : prix, durée de vie et coût global d’exploitation
Le prix d’une sonde thermocouple attire souvent l’attention lors des premiers devis. Pourtant, le coût d’achat ne représente qu’une fraction du coût global d’exploitation sur la durée de vie du produit. Une sonde de température bon marché mais peu fiable peut générer des arrêts de ligne coûteux, des rebuts et des interventions de dépannage en urgence.
Les responsables industriels évaluent donc le rapport entre prix, performance de mesure de température et robustesse mécanique. Ils comparent plusieurs produits en tenant compte du diamètre, de la longueur, de la plage de température et de la température maximale d’utilisation. Les informations sur les matériaux de gaine, les câbles, les connecteurs et les options de protection influencent directement la durée de vie attendue.
Dans les environnements abrasifs ou corrosifs, une sonde thermocouple standard peut se dégrader rapidement. Le remplacement fréquent de ces pièces augmente le coût de maintenance et le temps de chargement des équipes sur la ligne. Investir dans un produit mieux protégé, avec une gaine adaptée et un câble renforcé, réduit souvent le coût total sur plusieurs années et améliore la disponibilité des installations.
Les arrêts non planifiés dus à une mesure de température erronée peuvent entraîner la mise au rebut de nombreuses pièces. Une sonde de température de qualité, bien adaptée à la plage de température réelle, limite ces rebuts et améliore le rendement global. Les décideurs intègrent ces éléments dans leurs calculs de retour sur investissement pour chaque produit installé, en les rapprochant des coûts de non qualité.
Les catalogues numériques permettent aujourd’hui de filtrer les sondes thermocouples par type, diamètre, longueur et température maximale d’utilisation. Chaque page de produit doit présenter clairement les détails techniques, les options de connecteurs et les longueurs de câble disponibles. Cette transparence facilite la comparaison des prix, la sélection de la sonde de température la plus adaptée à chaque application et la standardisation des références.
Dans une stratégie d’automatisation à long terme, la standardisation sur quelques types de thermocouples et de sondes de température simplifie la gestion des stocks. Les mêmes pièces peuvent être utilisées sur plusieurs machines, ce qui réduit les références et les risques d’erreur lors du chargement des pièces de rechange. Le prix unitaire reste important, mais la cohérence technique et logistique pèse tout autant dans la décision finale.
Qualité des informations techniques, traçabilité et gestion numérique
La qualité des informations techniques fournies avec chaque sonde thermocouple conditionne la fiabilité de l’ingénierie. Une fiche claire doit préciser le thermocouple type, la plage de température, la température maximale d’utilisation et les tolérances de mesure. Sans ces détails, la mesure de température reste incertaine, difficile à valider et complexe à auditer.
Les industriels exigent désormais des certificats de conformité et parfois des étalonnages individuels pour chaque sonde de température. Ces documents garantissent que le capteur de température respecte les spécifications annoncées sur toute la plage de température. Ils facilitent aussi la traçabilité des produits en cas d’audit, de non conformité ou d’analyse de défaillance.
Les systèmes de gestion de maintenance assistée par ordinateur intègrent les références de chaque sonde thermocouple installée. Pour chaque produit, la page de l’outil de GMAO enregistre la longueur, le diamètre, le type de thermocouple et la température maximale d’utilisation. Cette base de données simplifie le remplacement des pièces, la planification des arrêts et la constitution d’historiques de fonctionnement.
La numérisation des informations de mesure de température permet aussi d’analyser les dérives dans le temps. En comparant les réponses de plusieurs sondes de température sur une même application, les ingénieurs détectent les capteurs vieillissants. Ils peuvent alors programmer un remplacement préventif avant que la température maximale admissible ne soit dépassée ou que la précision ne sorte des tolérances.
Les interfaces homme machine modernes affichent les courbes de température en temps réel, mais aussi les détails de chaque sonde. L’opérateur peut consulter le thermocouple type, la plage de température et la date d’installation directement depuis la page de supervision. Cette transparence renforce la confiance dans les mesures, facilite le diagnostic en cas d’écart et accélère la prise de décision.
Dans les projets d’automatisation avancés, la cohérence entre les informations numériques et les produits physiques devient un enjeu majeur. Une sonde thermocouple mal référencée dans le système peut conduire à une erreur de type de thermocouple ou de plage de température. Une gouvernance rigoureuse des données techniques garantit que chaque sonde de température installée correspond exactement aux spécifications validées par le bureau d’études.
Applications critiques : sécurité, conformité et performances des procédés
Les applications les plus sensibles mettent en lumière le rôle central de la sonde thermocouple dans l’industrie. Dans les fours, les réacteurs chimiques ou les lignes de peinture, la température conditionne à la fois la qualité des pièces et la sécurité des opérateurs. Une mesure de température fiable devient alors un impératif réglementaire autant qu’un enjeu de performance.
Les normes imposent souvent une surveillance continue de la température maximale dans certaines zones à risque. Une sonde de température dédiée suit la plage de température autorisée et déclenche des alarmes en cas de dépassement. Le choix du thermocouple type, de la gaine et du câble doit alors garantir une température maximale d’utilisation compatible avec ces contraintes et les durées de cycle.
Dans les procédés de stérilisation ou de traitement thermique, plusieurs sondes thermocouples sont réparties dans la chambre. Les données de température sont comparées pour vérifier l’homogénéité de la plage de température sur l’ensemble des pièces. Une seule sonde de température défaillante peut compromettre la conformité d’un lot entier et imposer une reprise ou une destruction des produits.
Les audits de sécurité examinent de près les informations techniques associées à chaque capteur de température. Les inspecteurs vérifient la cohérence entre la température maximale d’utilisation indiquée sur la fiche produit et les conditions réelles d’exploitation. Ils s’assurent aussi que les connecteurs et les câbles utilisés respectent la même plage de température que la sonde thermocouple elle même et que les procédures de contrôle sont documentées.
Dans les ateliers fortement robotisés, la maîtrise de la température des pièces réduit les risques de brûlures et d’incendie. Une sonde de température bien positionnée détecte rapidement toute dérive et permet un arrêt contrôlé de la machine. Les responsables HSE intègrent ces capteurs dans leurs analyses de risques, dans leurs plans de prévention et dans leurs scénarios d’urgence.
La performance globale d’un procédé automatisé dépend enfin de la stabilité de la mesure de température dans le temps. Une sonde thermocouple de qualité, correctement choisie en type, diamètre, longueur et plage de température, contribue directement à la répétabilité des résultats. En investissant dans des produits fiables et bien documentés, l’industrie sécurise à la fois la qualité des pièces, la disponibilité des installations et la sécurité des personnes.
Chiffres clés sur les sondes thermocouples et la mesure de température
- Les retours d’expérience d’exploitants de procédés à haute température montrent que les thermocouples restent la technologie de capteur de température la plus utilisée dans les fours industriels, en raison de leur robustesse et de leur large plage de température.
- Des notes d’application de plusieurs fabricants indiquent qu’un mauvais choix de thermocouple type ou une configuration inadaptée de l’électronique peut générer plusieurs degrés d’erreur de mesure de température sur la plage de température utile, impactant directement la qualité des pièces produites.
- Les études de cas publiées par des intégrateurs mettent en avant qu’une optimisation du diamètre et de la longueur d’immersion de la sonde peut réduire significativement le temps de réponse, améliorant la stabilité des boucles de régulation rapides et la tenue des consignes.
- Dans les environnements corrosifs, les données techniques de fabricants européens montrent que l’utilisation de gaines spéciales pour sondes thermocouples augmente nettement la durée de vie des produits par rapport aux gaines standard, tout en réduisant la fréquence des remplacements.
- Les systèmes de supervision modernes permettent de diminuer les arrêts non planifiés liés aux dérives de température grâce au suivi en temps réel des mesures issues des sondes de température, à l’analyse des tendances et à la mise en place d’alarmes de dérive progressive.
FAQ sur la sonde thermocouple en automatisation industrielle
Comment choisir le bon type de thermocouple pour une application industrielle ?
Le choix du thermocouple type dépend principalement de la plage de température à mesurer, de l’atmosphère (oxydante, réductrice, corrosive) et de la précision recherchée. Les types K et J conviennent aux applications générales, tandis que les types N, R ou S ciblent les hautes températures et les environnements plus sévères. Il faut toujours vérifier la température maximale d’utilisation indiquée par le fabricant, la compatibilité avec l’électronique de mesure et les normes applicables au procédé.
Quelle différence entre une sonde thermocouple et une sonde à résistance (PT100) ?
Une sonde thermocouple génère une tension proportionnelle à la température grâce à l’association de deux métaux différents, alors qu’une sonde à résistance modifie sa résistance électrique avec la température. Les thermocouples couvrent généralement une plage de température plus large et supportent mieux les hautes températures. Les sondes à résistance offrent en revanche une meilleure précision sur les basses et moyennes températures, au prix d’une plage plus limitée et d’une sensibilité accrue aux contraintes mécaniques.
Pourquoi le diamètre et la longueur d’immersion de la sonde sont ils importants ?
Le diamètre de la sonde influence la robustesse mécanique et le temps de réponse de la mesure de température. Une immersion suffisante garantit que la jonction de mesure se trouve bien dans la zone représentative de la température réelle. Un mauvais compromis entre diamètre et immersion peut entraîner des mesures lentes, instables ou faussées par les parois froides, avec à la clé des réglages de régulation inadaptés.
Comment assurer la fiabilité à long terme d’une sonde thermocouple ?
La fiabilité repose sur le choix de matériaux de gaine adaptés, sur le respect de la température maximale d’utilisation et sur une installation correcte. Il est recommandé de protéger les câbles, d’utiliser des connecteurs appropriés et de vérifier régulièrement la cohérence des mesures avec des références connues. Dans les procédés critiques, un programme d’étalonnage périodique, de comparaison croisée entre sondes et de remplacement préventif renforce encore la fiabilité.
Quels éléments vérifier sur la fiche technique avant l’achat d’une sonde thermocouple ?
Avant l’achat, il faut contrôler le thermocouple type, la plage de température, la température maximale d’utilisation, le diamètre, la longueur de la sonde et du câble, ainsi que la nature des connecteurs. Les tolérances de mesure, les matériaux de gaine, les recommandations d’immersion et les conditions d’environnement (vibrations, humidité, atmosphère corrosive) doivent aussi être clairement indiqués. Une fiche technique complète facilite l’intégration de la sonde de température dans l’automatisation et réduit les risques d’erreur de sélection.
