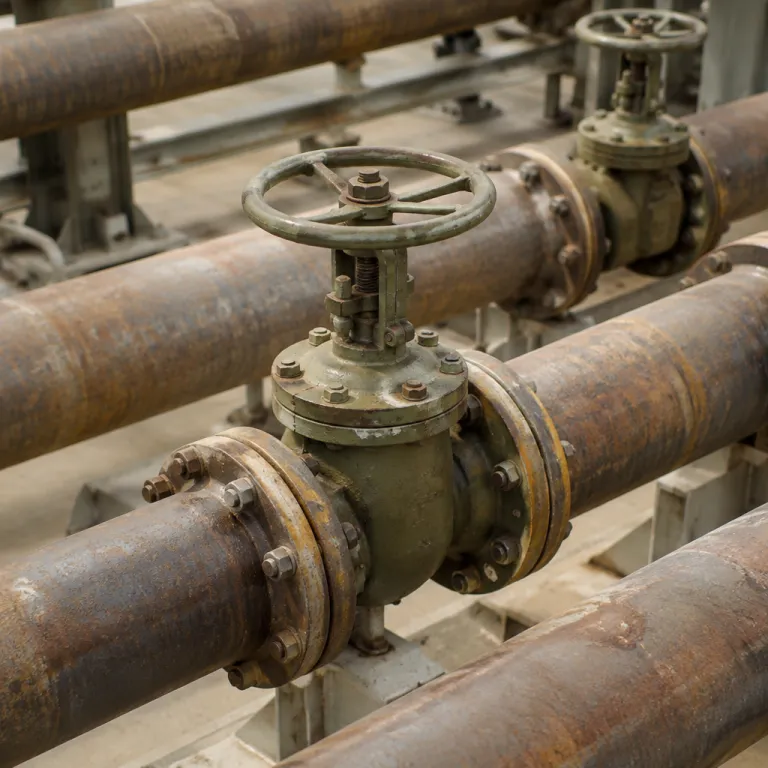

Comprendre la vanne d’isolement comme barrière de sécurité primaire
Dans une installation industrielle, chaque vanne d’isolement constitue une barrière de sécurité primaire qui sépare les zones à risque des zones en maintenance. Une telle vanne d’isolement permet de couper le débit d’un fluide sous pression et d’empêcher tout écoulement non maîtrisé, ce qui réduit fortement la probabilité d’accident grave. Les exploitants doivent donc considérer ces organes d’arrêt comme des éléments critiques du système global de maîtrise des risques et les intégrer dans la hiérarchisation des barrières techniques.
Sur une ligne de procédé, la vanne d’arrêt joue un rôle différent de la vanne de régulation, car la première doit garantir un arrêt net du débit alors que la seconde module l’écoulement des fluides. Cette distinction impose une conception spécifique du corps de vanne, des organes internes et des pièces détachées, afin d’assurer un isolement fiable même en cas de surpression ou de variation rapide de température. Les ingénieurs de procédés évaluent ainsi chaque famille de robinetterie en fonction du fluide, de la pression, de la température et des scénarios d’incident envisagés dans les études de dangers.
Dans les systèmes de fluides complexes, l’isolement des vannes conditionne la sécurité des opérateurs lors des interventions sur les équipements aval. Une vanne d’isolement mal sélectionnée ou mal entretenue peut laisser passer un faible débit résiduel de fluide, suffisant pour provoquer une brûlure chimique ou thermique ou une exposition à des vapeurs toxiques. Les responsables HSE intègrent donc ces dispositifs d’arrêt dans leurs analyses de risques et dans les plans de consignation des systèmes, en s’appuyant sur les recommandations de normes telles que l’ISO 10497 (essais de résistance au feu) ou l’API 598 (essais d’étanchéité des vannes industrielles) pour définir les protocoles de tests périodiques.
Typologie des vannes d’isolement et choix techniques en milieu industriel
Les principaux types de vannes utilisés pour l’isolement sont les vannes à boisseau sphérique, les vannes papillon, les vannes à guillotine et les vannes d’arrêt à soupape. Chaque technologie présente des avantages et des limites selon la nature du fluide, la pression de service, la température et les exigences de sécurité au travail. Les équipes de maintenance et de conception doivent donc comparer ces différentes solutions avant de figer une architecture de systèmes de fluides, en tenant compte des classes de pression (par exemple PN16, PN40 ou ANSI 300) et des niveaux d’étanchéité attendus en position fermée.
La vanne à boisseau sphérique, souvent appelée vanne à bille, offre un excellent compromis entre étanchéité, simplicité de manœuvre et faible perte de charge sur le débit. Dans ce type de robinet, le boisseau sphérique ou la bille tourne d’un quart de tour pour assurer l’arrêt complet de l’écoulement, ce qui facilite l’isolement rapide en cas d’urgence. Les modèles à boisseau sphérique conformes à la classe d’étanchéité ISO 5208 Rate A (zéro fuite mesurable lors des essais) sont ainsi très répandus sur les réseaux de gaz, d’hydrocarbures et de fluides chimiques, où l’on recherche un « zéro fuite » en position fermée pour limiter les émissions fugitives.
Les vannes papillon et les vannes papillon d’isolement sont privilégiées pour les grands diamètres, notamment dans les systèmes de fluides de refroidissement, d’eau industrielle ou d’air de procédé. Une vanne papillon permet un isolement acceptable avec un encombrement réduit, mais son corps de vanne et son disque doivent être soigneusement dimensionnés pour résister à la pression différentielle et aux coups de bélier. Les versions modernes intègrent souvent un dispositif de verrouillage, un indicateur de position et, le cas échéant, un clapet de retour en aval pour éviter toute manœuvre intempestive ou tout reflux non désiré lors des phases de démarrage et d’arrêt.
Vannes à boisseau sphérique, vannes papillon, vannes à guillotine : quels impacts sur la sécurité au travail ?
Les vannes à boisseau sphérique assurent généralement une excellente étanchéité d’isolement, ce qui limite les fuites de fluides dangereux vers les zones de travail. Une robinetterie à bille bien entretenue réduit le risque d’exposition des opérateurs à des vapeurs toxiques ou à des liquides corrosifs, même lorsque la pression amont reste élevée. Dans les ateliers de chimie fine et de pétrochimie, ces vannes d’arrêt sont souvent doublées (double isolation et purge) pour renforcer l’isolement sur les lignes critiques, conformément aux bonnes pratiques décrites dans les guides de l’Agence européenne pour la sécurité et la santé au travail sur la prévention des pertes de confinement.
Les vannes papillon sont appréciées pour leur légèreté et leur facilité d’installation, mais leur conception impose une vigilance accrue sur l’étanchéité en position d’arrêt. Une vanne papillon d’isolement peut laisser subsister un faible écoulement si le disque ou les joints sont usés, ce qui impose des contrôles réguliers et un suivi rigoureux des pièces détachées. Les responsables de maintenance doivent donc intégrer ces organes de sectionnement dans un plan d’inspection périodique, en particulier lorsque les fluides transportés sont inflammables ou toxiques et que la réglementation impose une limitation stricte des émissions fugitives et des rejets accidentels.
Les vannes à guillotine sont très utilisées dans les industries du papier, des mines ou du traitement des boues, où les fluides chargés rendent les autres types de vannes moins fiables. Une vanne à guillotine bien dimensionnée permet un isolement efficace même en présence de particules solides, mais ces équipements exigent un entretien régulier pour éviter le grippage du système et la perte de fonction d’arrêt. Dans ces environnements, les vannes à guillotine et les vannes d’arrêt associées sont souvent complétées par un clapet de retour pour empêcher tout reflux incontrôlé, conformément aux recommandations issues de nombreux retours d’expérience industriels et rapports d’analyse d’incidents.
Spécificités des vannes d’isolement en zones ATEX et environnements explosifs
Dans les zones ATEX, la sélection d’une vanne d’isolement ne se limite pas à la seule résistance mécanique ou à la pression admissible. Les vannes d’isolement doivent aussi être compatibles avec les exigences de non production d’étincelles, de limitation des charges électrostatiques et de maîtrise des fuites de gaz inflammables. Une erreur de choix de type de vanne ou de matériau peut compromettre la sécurité au travail et engager la responsabilité pénale de l’exploitant au regard des directives européennes 2014/34/UE (équipements destinés à être utilisés en atmosphères explosibles) et 1999/92/CE (protection des travailleurs exposés aux risques d’explosion).
Les exploitants doivent donc articuler la classification des zones ATEX avec la stratégie d’isolement des vannes, en s’appuyant sur des analyses de risques détaillées et des études de dangers actualisées. Les vannes à boisseau sphérique, les vannes papillon et les vannes à guillotine sont alors évaluées selon leur capacité à garantir un arrêt sûr du débit, même en cas de défaillance partielle du système de commande ou de perte d’alimentation. Pour approfondir ces enjeux de classification et de responsabilité, un retour d’expérience détaillé sur les erreurs de zonage ATEX en site industriel apporte un éclairage précieux et permet d’ajuster les spécifications techniques des équipements et des accessoires de commande.
Dans ces contextes sensibles, les vannes d’isolement sont souvent doublées ou triplées, avec des clapets de retour et des soupapes de sécurité en redondance. Cette architecture de systèmes de fluides vise à empêcher tout écoulement incontrôlé de fluide inflammable vers les zones de travail, même en cas de rupture d’une vanne d’arrêt ou de défaillance d’un actionneur. Les équipes de maintenance doivent alors gérer un stock conséquent de pièces détachées pour ces différents types de vannes, afin de garantir une disponibilité maximale des équipements critiques et de respecter les exigences de temps de réparation définies dans les études de sûreté et les plans d’urgence internes.
De la conception à l’exploitation : intégrer la vanne d’isolement dans la culture sécurité
Dès la phase de conception d’une unité industrielle, le choix des vannes d’isolement conditionne la future sécurité au travail. Les ingénieurs de conception doivent positionner chaque organe d’arrêt de manière à permettre un arrêt rapide du débit, tout en restant accessible pour les opérateurs en cas d’urgence. Cette approche suppose une vision globale des systèmes de fluides et des scénarios d’incident les plus probables, tels que définis dans les études de dangers, les analyses de risques de type HAZID et les études de dispersion de fluides dangereux.
Lors des études HAZOP ou des analyses de risques, les équipes examinent chaque type de vanne et chaque type de fluide pour vérifier que l’isolement reste possible dans toutes les situations envisagées. Une vanne à boisseau sphérique peut être privilégiée pour son étanchéité, tandis qu’une vanne papillon sera retenue pour les grands diamètres et les faibles pressions, ce qui illustre la complémentarité des différents types de vannes. Les vannes à guillotine, quant à elles, sont intégrées lorsque les fluides sont très chargés, afin de limiter les risques de blocage et de perte de fonction d’arrêt, en cohérence avec les recommandations des guides sectoriels et des retours d’expérience d’accidents.
Une fois l’installation en service, la culture sécurité se traduit par des procédures de consignation qui décrivent précisément comment isoler chaque système de fluide. Les opérateurs doivent savoir quelles vannes d’arrêt manœuvrer, comment vérifier l’absence d’écoulement résiduel et comment contrôler la position des clapets de retour et des soupapes. Cette rigueur opérationnelle transforme la vanne d’isolement en véritable outil de prévention des accidents du travail, en complément des équipements de protection individuelle, des systèmes de détection de fuites et des dispositifs d’alarme.
Suivi de performance, maintenance et pièces détachées des vannes d’isolement
La performance d’une vanne d’isolement se mesure à sa capacité à assurer un arrêt complet du débit, sans fuite ni écoulement parasite. Pour y parvenir, les industriels mettent en place des plans de maintenance préventive qui incluent l’inspection régulière du corps de vanne, des sièges, de la bille ou du boisseau sphérique. Les données issues de ces inspections alimentent des indicateurs de performance (taux de fuite, nombre de manœuvres, temps moyen entre défaillances) qui permettent d’anticiper les défaillances et de prioriser les remplacements.
Un suivi structuré de la performance des vannes d’isolement s’intègre dans une démarche plus large d’optimisation de la production industrielle. Les responsables de maintenance peuvent s’appuyer sur des méthodes de suivi de la performance industrielle réellement optimisée pour corréler les incidents de fuite, les arrêts non planifiés et l’état des différents types de vannes. Cette approche factuelle aide à prioriser le remplacement des pièces détachées critiques, qu’il s’agisse de joints, de boisseaux, de billes ou de clapets de retour, en s’inspirant des pratiques de fiabilité issues des normes ISO 55000 sur la gestion d’actifs et des retours d’expérience internes.
La gestion des stocks de pièces détachées pour les vannes à boisseau, les vannes papillon, les vannes à guillotine et les vannes d’arrêt à soupape devient alors un enjeu stratégique. Un stock insuffisant peut prolonger un arrêt d’installation et exposer les équipes à des opérations de dépannage en urgence, moins sûres et plus risquées. À l’inverse, une politique de maintenance planifiée autour des vannes d’isolement renforce la sécurité au travail tout en améliorant la disponibilité des systèmes de fluides et la continuité de production, en réduisant les interventions correctives sous contrainte de temps.
Cybersécurité, automatisation et vannes d’isolement motorisées
La généralisation des vannes d’isolement motorisées et des systèmes de commande à distance modifie profondément la gestion de la sécurité au travail. Une vanne d’arrêt motorisée peut être actionnée depuis une salle de contrôle, ce qui protège les opérateurs d’une exposition directe aux fluides dangereux et aux surpressions. Cette automatisation introduit toutefois de nouveaux risques liés à la cybersécurité industrielle, à la vulnérabilité des systèmes de contrôle-commande et aux erreurs de configuration logicielle.
Les systèmes de commande qui pilotent les vannes d’isolement, les vannes à boisseau sphérique, les vannes papillon et les vannes à guillotine peuvent être la cible de cyberattaques. Un scénario de compromission pourrait conduire à l’ouverture intempestive d’une vanne d’arrêt, à la modification du débit ou à la désactivation d’un clapet de retour, avec des conséquences directes sur la sécurité au travail. Les incidents récents impliquant des ransomwares industriels montrent que les systèmes de fluides ne sont plus à l’abri de ces menaces numériques, comme le rappellent les guides de bonnes pratiques publiés par l’ENISA et l’ANSSI sur la protection des systèmes industriels.
Les exploitants doivent donc intégrer la protection des vannes d’isolement motorisées dans leur stratégie globale de cybersécurité industrielle. Les architectures de systèmes de fluides doivent prévoir des modes dégradés sûrs, dans lesquels une vanne d’arrêt revient en position fermée en cas de perte de commande, de coupure d’alimentation ou de suspicion d’attaque. Cette approche renforce le rôle de la vanne d’isolement comme barrière ultime, même lorsque les systèmes numériques sont compromis, et complète les mesures organisationnelles de gestion des accès, de segmentation des réseaux et de surveillance des journaux d’événements.
Ergonomie, formation et pratiques de consignation autour des vannes
Au delà des aspects techniques, la sécurité au travail dépend fortement de l’ergonomie des vannes d’isolement et de la formation des opérateurs. Une vanne d’arrêt mal positionnée, difficile d’accès ou sans indication claire de position ouverte ou fermée peut être mal manœuvrée en situation d’urgence. Les concepteurs doivent donc veiller à la lisibilité des organes de commande et à la cohérence des sens de manœuvre sur l’ensemble des types de vannes, en s’appuyant sur les recommandations ergonomiques des normes de sécurité au travail et des référentiels de management de la sécurité.
Les procédures de consignation décrivent en détail comment isoler un système de fluide avant toute intervention de maintenance. Elles précisent quelles vannes d’isolement fermer, comment vérifier l’absence d’écoulement, et comment contrôler les clapets de retour et les soupapes associés. Une formation régulière aux bonnes pratiques de consignation, incluant les vannes à boisseau sphérique, les vannes papillon, les vannes à guillotine et les vannes d’arrêt à soupape, réduit significativement le risque d’accident et s’inscrit dans les démarches de formation continue recommandées par l’Agence européenne pour la sécurité et la santé au travail.
Les retours d’expérience montrent que de nombreux incidents impliquent une mauvaise identification des vannes ou une confusion entre plusieurs types de vannes proches. La standardisation du marquage, la mise à jour des plans de systèmes de fluides et l’utilisation de repères visuels clairs sur chaque corps de vanne contribuent à limiter ces erreurs. En combinant ergonomie, formation et rigueur documentaire, les industriels renforcent l’efficacité réelle de chaque vanne d’isolement sur le terrain et améliorent la compréhension des barrières de sécurité par les équipes opérationnelles.
Changements de procédés, vieillissement des installations et modernisation des vannes d’isolement
Les installations industrielles évoluent au fil du temps, avec des changements de procédés, de nouveaux fluides et des augmentations de pression ou de débit. Dans ce contexte, les vannes d’isolement installées à l’origine peuvent ne plus être adaptées aux nouvelles conditions d’exploitation, ce qui dégrade leur capacité d’arrêt et d’étanchéité. Les audits de sécurité doivent donc intégrer une revue systématique des types de vannes en place, en s’appuyant sur les historiques de fonctionnement, les rapports d’inspection et les constats de fuites ou de difficultés de manœuvre.
Le vieillissement des matériaux, la corrosion interne et l’érosion par les fluides chargés affectent particulièrement les vannes à boisseau, les vannes papillon et les vannes à guillotine. Une vanne d’arrêt qui fonctionnait correctement lors de la mise en service peut présenter des fuites d’écoulement après plusieurs années, surtout si la pression ou la température ont augmenté. Les inspections périodiques doivent alors vérifier l’état du corps de vanne, du boisseau sphérique, de la bille, des joints et des clapets de retour associés, en appliquant des protocoles d’essais inspirés des normes API 598 ou ISO 5208 pour les essais d’étanchéité et de résistance mécanique.
La modernisation des vannes d’isolement peut passer par le remplacement de certains types de vannes par des modèles plus récents, mieux adaptés aux nouveaux fluides ou aux nouvelles exigences réglementaires. Les industriels peuvent par exemple substituer des vannes à guillotine anciennes par des vannes à boisseau sphérique plus étanches, ou renforcer les vannes papillon sur les lignes à forte pression. Cette démarche de modernisation contribue directement à la sécurité au travail en améliorant la fiabilité de l’isolement des vannes et en réduisant la fréquence des interventions correctives en urgence et des opérations de consignation complexes.
Intégrer les vannes d’isolement dans une stratégie globale de maîtrise des risques
Une stratégie de maîtrise des risques efficace considère chaque vanne d’isolement comme un maillon d’une chaîne de sécurité plus large. Les vannes d’arrêt, les clapets de retour, les soupapes de sécurité et les systèmes de commande forment ensemble un système de fluides cohérent, destiné à prévenir les pertes de confinement et les expositions dangereuses. Les analyses de risques doivent donc évaluer la robustesse de cet ensemble, plutôt que de se limiter à un seul type de vanne ou à une seule barrière technique, en intégrant les défaillances possibles et leurs conséquences.
Les industriels qui réussissent à réduire durablement les accidents liés aux fluides dangereux combinent plusieurs leviers complémentaires. Ils sélectionnent des types de vannes adaptés à chaque fluide et à chaque pression, maintiennent un stock pertinent de pièces détachées, et forment leurs équipes à la manœuvre sûre des vannes à boisseau, des vannes papillon et des vannes à guillotine. Ils intègrent aussi les enjeux de cybersécurité, d’ergonomie, de vieillissement des installations et de conformité réglementaire dans une vision globale de la sécurité au travail, en cohérence avec les référentiels de management de la sécurité de type ISO 45001.
Dans cette perspective, la vanne d’isolement n’est plus seulement un composant mécanique, mais un véritable outil de gestion des risques intégré à la culture de l’entreprise. Chaque décision de conception, de maintenance ou de modernisation concernant les vannes d’isolement a un impact direct sur la protection des équipes et sur la résilience des systèmes de fluides. En plaçant ces vannes au cœur de leur stratégie de sécurité, les industriels renforcent à la fois la sûreté de leurs opérations et la confiance de leurs collaborateurs, tout en répondant aux attentes des autorités de contrôle et des parties prenantes externes.
Chiffres clés sur les vannes d’isolement et la sécurité au travail
- Selon l’Agence européenne pour la sécurité et la santé au travail, environ un quart des accidents majeurs en milieu industriel impliquent une perte de confinement de fluides sous pression, ce qui souligne le rôle central des vannes d’isolement dans la prévention, même si les pourcentages précis varient selon les secteurs et les typologies de procédés.
- Les retours d’expérience compilés par le Bureau d’Analyse des Risques et Pollutions Industrielles indiquent qu’une part significative des fuites de fluides dangereux provient de défaillances de vannes d’arrêt ou de clapets de retour, souvent liées à un entretien insuffisant, à une absence de plan de maintenance préventive structuré et à une mauvaise adaptation des matériaux au fluide véhiculé.
- Dans l’industrie chimique, les audits de sécurité révèlent fréquemment qu’une proportion notable des vannes d’isolement critiques dépasse sa durée de vie recommandée, ce qui augmente le risque de fuite lors des opérations de consignation et justifie la mise en place de programmes de remplacement planifiés et priorisés selon la criticité.
- Les études de fiabilité montrent que les vannes à boisseau sphérique correctement entretenues présentent des taux de fuite nettement inférieurs à ceux de certains autres types de vannes, en particulier pour les gaz inflammables à haute pression, lorsque les essais d’étanchéité sont réalisés selon des protocoles normalisés de type API 598 ou ISO 5208.
- Les programmes de maintenance préventive structurés autour des vannes d’isolement permettent de réduire de plusieurs dizaines de pour cent les arrêts non planifiés liés aux systèmes de fluides, tout en améliorant la sécurité au travail et en diminuant les coûts globaux de possession des équipements, grâce à une meilleure anticipation des défaillances.
FAQ sur les vannes d’isolement et la sécurité au travail
Quelle est la différence entre une vanne d’isolement et une vanne de régulation ?
Une vanne d’isolement est conçue pour assurer un arrêt complet du débit, avec une étanchéité maximale en position fermée et une fonction de sécurité clairement identifiée. Une vanne de régulation, au contraire, module l’écoulement des fluides pour maintenir un débit ou une pression donnée, sans garantir un isolement total ni un « zéro fuite ». Dans les systèmes de fluides industriels, ces deux fonctions doivent être clairement séparées pour assurer la sécurité au travail et respecter les bonnes pratiques de conception des procédés.
Dans quels cas privilégier une vanne à boisseau sphérique pour l’isolement ?
La vanne à boisseau sphérique est particulièrement adaptée lorsque l’on recherche une excellente étanchéité et une manœuvre rapide, notamment pour les gaz et les liquides inflammables. Sa conception à bille ou boisseau sphérique limite les pertes de charge et facilite l’obtention d’un arrêt net du débit. Elle est donc souvent privilégiée pour les lignes critiques où la sécurité au travail dépend d’un isolement fiable, d’une capacité de fermeture rapide en cas d’urgence et d’une bonne tenue aux cycles d’ouverture et de fermeture répétés.
Pourquoi les vannes papillon sont elles fréquentes sur les grands diamètres ?
Les vannes papillon offrent un encombrement réduit et un poids plus faible que d’autres types de vannes pour les grands diamètres. Leur conception permet une installation plus simple sur les réseaux d’eau industrielle, de refroidissement ou de ventilation, tout en assurant un isolement de vanne acceptable pour des pressions modérées. Elles nécessitent toutefois une surveillance régulière de l’étanchéité pour garantir la sécurité au travail, en particulier lorsque les pressions de service augmentent ou que les fluides sont corrosifs ou abrasifs.
Quel rôle joue le clapet de retour dans la sécurité des systèmes de fluides ?
Le clapet de retour empêche l’écoulement inverse d’un fluide dans une canalisation, ce qui protège les équipements et les opérateurs contre les surpressions, les coups de bélier ou les mélanges indésirables de fluides incompatibles. Associé à une vanne d’isolement, il renforce la maîtrise des flux en cas d’arrêt d’urgence ou de consignation. Dans de nombreux procédés, la combinaison vannes d’arrêt et clapets de retour constitue une barrière de sécurité essentielle, identifiée comme telle dans les analyses de risques et les études de dangers.
Comment organiser la maintenance des vannes d’isolement pour réduire les risques ?
Une maintenance efficace des vannes d’isolement repose sur un inventaire précis des types de vannes, des conditions de service et des pièces détachées critiques. Les inspections périodiques doivent vérifier l’état du corps de vanne, des joints, des boisseaux, des billes et des clapets de retour, avec des essais d’étanchéité documentés selon des référentiels reconnus. En structurant ce suivi dans un plan de maintenance préventive, les industriels réduisent à la fois les fuites, les arrêts non planifiés et les risques pour la sécurité au travail, tout en améliorant la fiabilité globale de leurs systèmes de fluides et la disponibilité des installations.
